Ferrita delta em aços submetidos à conformação a frio e tratamento térmico

Uma análise metalúrgica dos mecanismos de formação, cinética, de difusão do fósforo e da importância da desfosfatização no pré-tratamento térmico.

A presença de ferrita delta em aços submetidos a tratamento térmico após processos de conformação a frio constitui um dos fenômenos metalúrgicos mais críticos e, ao mesmo tempo, mais negligenciados na indústria moderna de componentes mecânicos.

Trata-se de um problema que surge exatamente na interface entre diferentes áreas do conhecimento metalúrgico – engenharia de superfícies, termodinâmica de fases, difusão em sólidos e mecânica da fratura – e que, quando não compreendido em sua totalidade, resulta em falhas severas, muitas vezes catastróficas, em componentes de alta responsabilidade estrutural.

Em termos industriais, a ferrita delta é descrita como uma camada branca observada em análises metalográficas após ataque químico. Essa camada aparece na superfície de peças de aço que foram previamente fosfatizadas para viabilizar a conformação a frio e que, posteriormente, são submetidas a tratamentos térmicos de têmpera e revenimento sem que a camada de fosfato tenha sido adequadamente removida. Essa definição empírica, embora útil do ponto de vista prático, oculta a complexidade metalúrgica subjacente ao fenômeno.

Do ponto de vista científico, a ferrita delta corresponde à formação de uma zona superficial enriquecida em fósforo, na qual ocorre a estabilização local da ferrita δ (delta) – uma fase normalmente restrita a temperaturas próximas ao ponto de fusão do ferro – e/ou à precipitação de fosfetos de ferro, principalmente o composto intermetálico Fe₃P. Essa camada apresenta elevada dureza, baixíssima tenacidade e comportamento essencialmente frágil, constituindo-se em um defeito estrutural crítico.

Para compreender a gênese desse problema, é imprescindível analisar inicialmente o papel da fosfatização no contexto da conformação a frio.

Papel da fosfatização

A conformação a frio de aços envolve deformações plásticas severas, frequentemente superiores a 60% de redução de área, o que impõe exigências extremas às condições tribológicas do processo. A fosfatização surge, nesse contexto, como um tratamento de conversão química indispensável, cuja função é gerar uma camada cristalina e porosa capaz de reter lubrificantes, reduzir o coeficiente de atrito e prevenir fenômenos como soldagem a frio, arrancamento superficial e desgaste acelerado de ferramentas. As camadas de fosfato de zinco utilizadas para esse fim são constituídas majoritariamente por fases como a hopeíta (Zn₃(PO₄)₂·4H₂O) e a fosfofilita (Zn₂Fe(PO₄)₂·4H₂O), ambas ricas em fósforo estruturalmente ligado.

Durante a etapa de conformação, a presença dessa camada é não só desejável, mas absolutamente necessária para garantir a integridade superficial do material e a viabilidade econômica do processo. No entanto, o cenário muda radicalmente quando o componente conformado é direcionado para etapas subsequentes de tratamento térmico. Processos como têmpera e revenimento envolvem aquecimentos a temperaturas típicas de austenitização, geralmente entre 850 °C e 950 °C, condições sob as quais os compostos fosfatizados tornam-se instáveis. O fósforo, até então imobilizado na estrutura cristalina dos fosfatos, passa a se comportar como um elemento altamente móvel e termodinamicamente ativo.

Fósforo

O fósforo é um elemento intersticial-substitucional no ferro, com forte tendência à segregação superficial e aos contornos de grão. Sua solubilidade na ferrita α (alfa) é extremamente baixa à temperatura ambiente, mas aumenta significativamente na austenita. Além disso, o fósforo atua como um potente estabilizador de fases ferríticas de alta temperatura, particularmente a ferrita δ (delta). Durante a austenitização, o gradiente de concentração existente entre a superfície (rica em fósforo residual proveniente do fosfato) e o interior do material constitui a principal força motriz para a difusão. A cinética desse processo é governada pelas Leis de Fick (Adolf Fick, veja ao final da matéria), sendo fortemente dependente da temperatura, do tempo de permanência no patamar térmico e da concentração inicial de fósforo disponível. À medida que o fósforo se difunde para o interior do aço, ocorre um enriquecimento progressivo da região superficial.

Como consequência desse enriquecimento superficial, em concentrações suficientemente elevadas, o sistema ferro-fósforo entra em um domínio de estabilidade no qual a ferrita δ (delta) pode ser estabilizada localmente, mesmo em temperaturas significativamente inferiores àquelas necessárias no ferro puro. Paralelamente, a supersaturação local de fósforo favorece a nucleação de fosfetos de ferro, em especial o Fe₃P, um composto intermetálico notoriamente frágil. A combinação da ferrita δ e desses fosfetos de ferro resulta na formação de uma camada contínua ou semicontínua, metalurgicamente distinta da matriz austenítica ou martensítica do aço adjacente.

Após o resfriamento rápido característico da têmpera, a microestrutura do aço abaixo da camada enriquecida em fósforo transforma-se predominantemente em martensita. A ferrita delta, entretanto, não sofre transformação martensítica, permanecendo como uma fase ferrítica enriquecida ou intermetálica, com propriedades mecânicas drasticamente diferentes da matriz. Durante o revenimento subsequente, essa camada tampouco é dissolvida ou transformada de maneira significativa, uma vez que a difusão sólida em temperaturas de revenimento é insuficiente para redistribuir o fósforo ou dissolver completamente os fosfetos formados.

Microscopia óptica e eletrônica

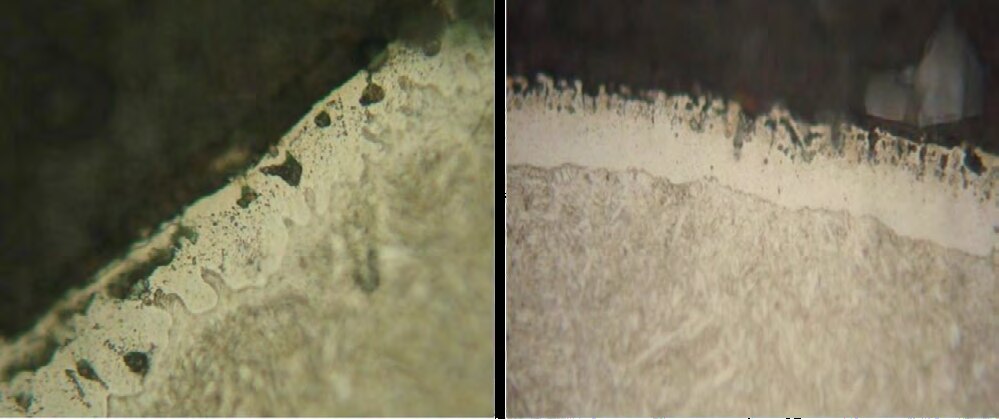

Do ponto de vista microestrutural, a ferrita delta apresenta características bastante específicas e facilmente identificáveis quando se empregam técnicas adequadas de caracterização. Em microscopia óptica, após ataque químico com Nital em concentrações típicas de 2 a 3%, observa-se uma camada branca contínua ou semicontínua na superfície, com espessura variando geralmente entre 10 e 30 micrômetros. Essa espessura está diretamente relacionada à quantidade de fósforo disponível, à eficiência (ou ineficiência) da etapa de desfosfatização e aos parâmetros do tratamento térmico, especialmente tempo e temperatura de austenitização.

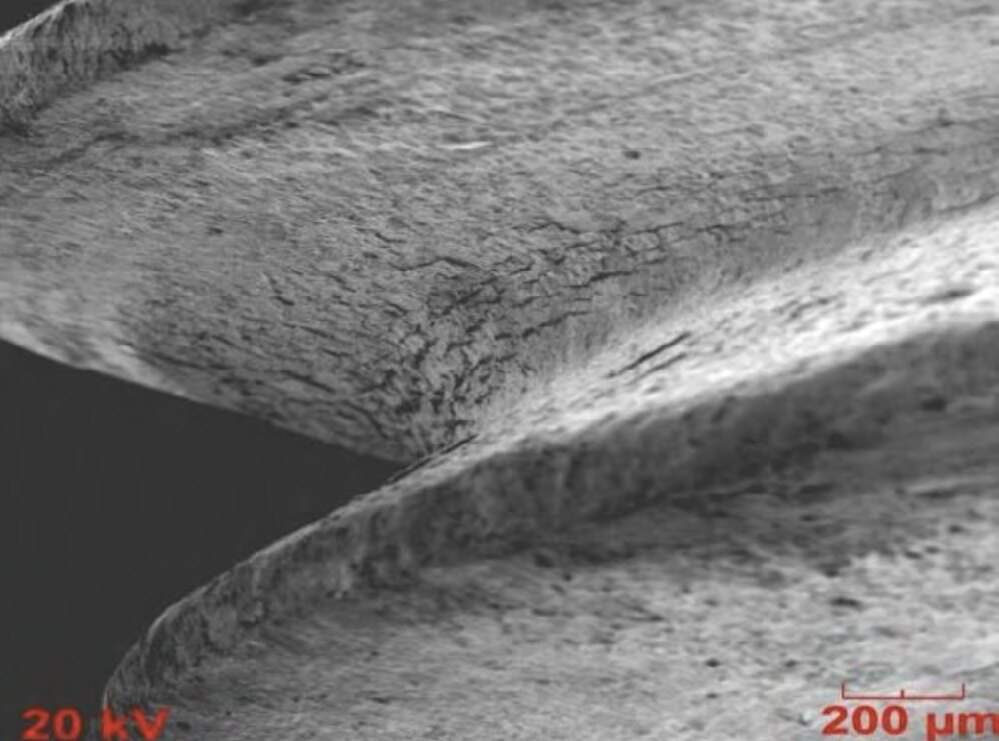

Em microscopia eletrônica de varredura, a camada apresenta morfologia compacta, interface abrupta com o substrato e, frequentemente, a presença de microtrincas transversais, evidenciando sua incapacidade de acomodar deformações.

Análises químicas por Espectroscopia de Energia Dispersiva (EDS) confirmam concentrações significativamente elevadas de fósforo nessa mesma camada, muitas vezes uma ordem de grandeza superior à concentração nominal do aço base. Essa evidência confirma que a ferrita delta não é uma simples variação microestrutural do aço, mas uma fase quimicamente distinta, formada por segregação e reação do fósforo residual.

Propriedades mecânicas e resistência

As propriedades mecânicas associadas à ferrita delta explicam o seu efeito extremamente deletério no desempenho dos componentes. Embora apresente dureza elevada, frequentemente na faixa de 400 a 550 HV, essa camada possui tenacidade praticamente nula.

Sob solicitação mecânica, especialmente em condições de carregamento cíclico ou multiaxial, a ferrita delta fratura de maneira frágil, atuando como um concentrador de tensões superficiais de altíssima severidade. A incompatibilidade de deformação entre a camada e a martensita revenida subjacente promove a nucleação precoce de trincas, que se propagam rapidamente para o interior do material.

Em termos de resistência à fadiga, a presença da ferrita delta pode reduzir drasticamente a vida em serviço de componentes críticos. Estudos industriais e acadêmicos indicam reduções da ordem de 30 a 50% na vida em fadiga de peças afetadas, dependendo da severidade da camada e das condições de carregamento. Em parafusos de alta resistência, por exemplo, a ferrita delta está frequentemente associada a falhas durante o aperto, fraturas frágeis sem deformação prévia e quebras prematuras em serviço. Em muitos casos, essas falhas são erroneamente atribuídas a problemas no tratamento térmico, na composição química do aço ou até mesmo no projeto do componente, quando a causa raiz está associada à falha na remoção da camada de fosfato.

A importância da desfosfatização antes do tratamento térmico, portanto, não pode ser superestimada. A remoção completa da camada de fosfato deve ser encarada como uma etapa metalúrgica crítica, equivalente em importância ao próprio controle do ciclo térmico.

Desfosfatização

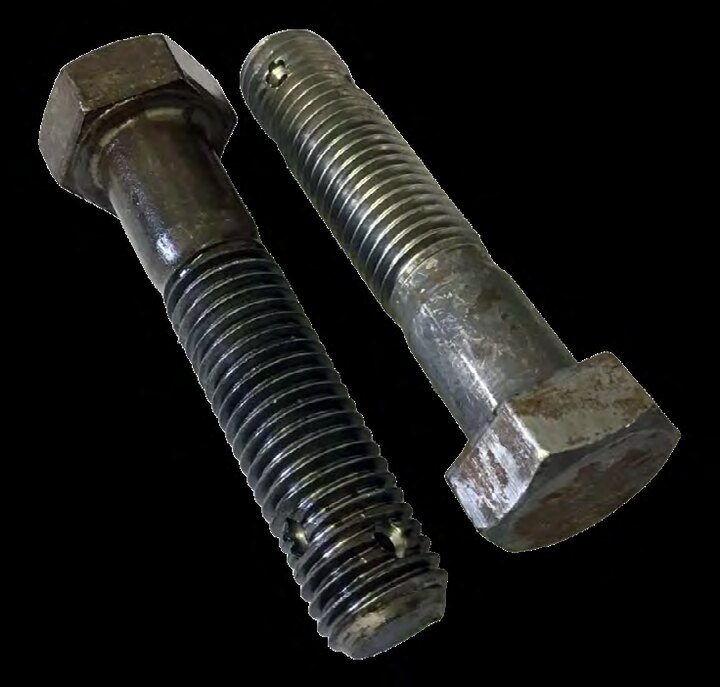

Processos industriais eficazes de desfosfatização envolvem o uso de soluções alcalinas de alta alcalinidade, frequentemente na faixa de 8 a 12%, operando em temperaturas elevadas e com tempos de contato adequados para garantir a dissolução completa dos fosfatos de zinco e ferro. Sistemas de lavagem por spray sob alta pressão são amplamente utilizados para promover tanto a ação química quanto a remoção mecânica da camada. Além disso, o controle rigoroso dessa etapa exige monitoramento constante da concentração química dos banhos, da carga de contaminantes dissolvidos e da eficiência de remoção ao longo do tempo.

A simples aparência visual da superfície não é um critério confiável para avaliar a eficácia da desfosfatização. Auditorias metalográficas periódicas, análises químicas de superfície e testes de processo são ferramentas indispensáveis para garantir que nenhum resíduo de fósforo permaneça disponível antes do tratamento térmico.

Do ponto de vista da engenharia metalúrgica integrada, a ferrita delta representa um exemplo clássico de falha sistêmica de processo. A fosfatização, indispensável para a conformação a frio, torna-se um fator de risco extremo quando não é corretamente integrada às etapas subsequentes de tratamento térmico. A prevenção desse fenômeno não depende de soluções tecnológicas complexas, mas sim do rigor no cumprimento de princípios metalúrgicos fundamentais, do entendimento profundo dos mecanismos envolvidos e do controle disciplinado dos processos industriais.

Conclusão

Em síntese, a ferrita delta deve ser entendida como um defeito metalúrgico evitável, cuja ocorrência indica falhas graves na preparação superficial antes do tratamento térmico.

A compreensão aprofundada dos mecanismos de difusão do fósforo, da termodinâmica das fases envolvidas e dos efeitos mecânicos resultantes é condição indispensável para garantir a confiabilidade, a segurança e a durabilidade de componentes de aço submetidos a elevadas solicitações mecânicas. A desfosfatização completa antes do tratamento térmico não é uma recomendação opcional, mas uma exigência técnica absoluta para a integridade estrutural do material.

Referências

1. ASM INTERNATIONAL. ASM handbook: Alloy phase diagrams. v. 3. Materials Park, OH: ASM International, 1992.
2. OKAMOTO, H. Phase diagrams for binary alloys. 2. ed. Materials Park, OH: ASM International, 2010.
3. KUBASCHEWSKI, O.; ALCOCK, C. B.; SPENCER, P. J. Materials thermochemistry. 6. ed. Oxford: Pergamon Press, 1993.
4. GASKELL, D. R. Introduction to the thermodynamics of materials. 5. ed. New York: Taylor & Francis, 2008.
5. HANSEN, M.; ANDERKO, K. Constitution of binary alloys. New York: McGraw-Hill, 1958.
6. HONEYCOMBE, R. W. K.; BHADESHIA, H. K. D. H. Steels: Microstructure and properties. 3. ed. Oxford: Butterworth-Heinemann, 2006.
7. BHADESHIA, H. K. D. H. Worked examples in the geometry of crystals. London: Institute of Materials, 2001.
8. PICKERING, F. B. Physical metallurgy and the design of steels. London: Applied Science Publishers, 1978.
9. GLADMAN, T. The physical metallurgy of microalloyed steels. London: Institute of Materials, 1997.
10. WILSON, A. D.; MCLEAN, D. Phosphorus-induced embrittlement in steels. Journal of the Iron and Steel Institute, v. 208, p. 37–46, 1970.
